スイッチ仮想化の活用方法 - Interop ShowNetレポート

2009/6/10-2

「仮想化」はInterop Tokyo 2009のテーマの一つであります。ここでは、仮想化の中でもスイッチ仮想化に着目します。

２種類のスイッチ仮想化

スイッチ仮想化は大きく2つに分類する事が出来ます。一つのスイッチを複数のスイッチとして見せるものと、複数のスイッチを仮想的に一つとして見せるものの２種類です。

今回、この記事で注目するのは複数のスイッチを一つにまとめる側の仮想化です。去年のShowNetでは、このように複数のスイッチを一つに見せる機能が運用されたのはJuniper社とCisco社のスイッチだけでした。今年は各社から同様の仮想化が可能なスイッチがコントリビュートされています。各社、機能の名前が異なるのでご注意下さい。

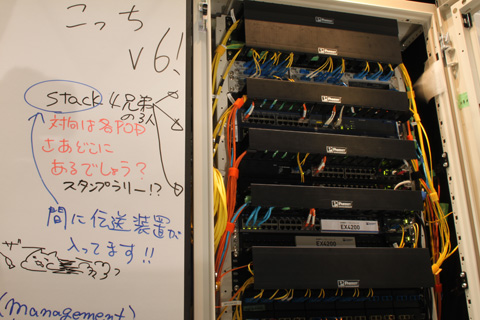

「スタック4兄弟の3人」

4台のスイッチを仮想的に一台としてまとめて運用しています。これら3社以外のスイッチはShowNet内において2台でのスイッチ仮想化で運用されています。

NEC社によるIRF (QX5500)
Brocade社によるStack (FLS)
Juniper社によるバーチャルシャーシ (EX4200)

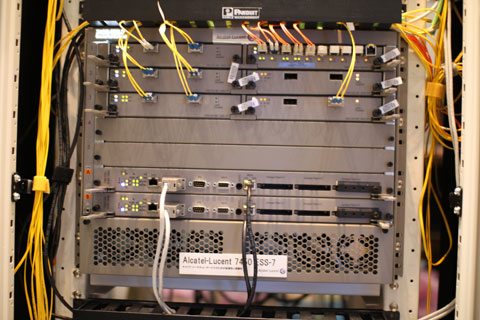

Alcatel Lucent 7450 ESS-7

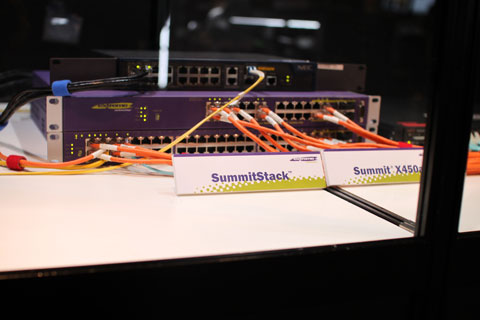

Extreme Summit

ShowNetでの利用方法

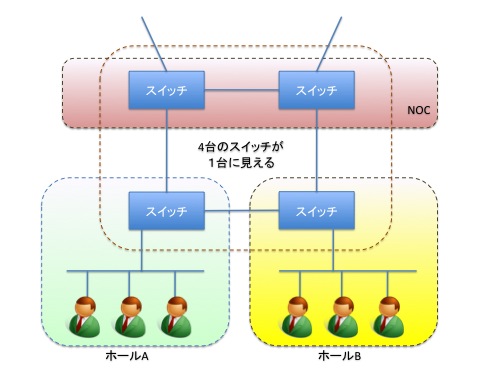

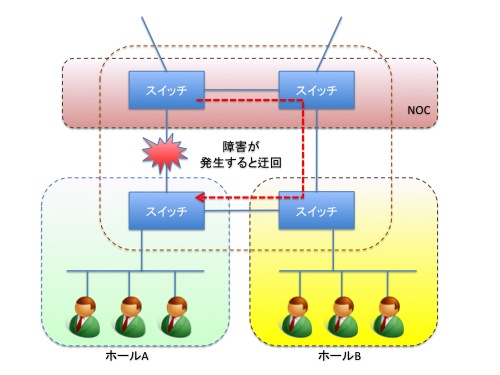

今回、スイッチ仮想化技術は以下の図のような構成で利用されています。 NOCに２台のスイッチが設置されており、そのスイッチは２つの別々のホールへと10Gbpsイーサネットで接続されています(図中のホールA,Bは架空の名称です)。外部からは、これら４台のスイッチは１台のスイッチに見えます。

管理コストの削減

このように4台のスイッチを１台のスイッチに見せる事で、管理コストを下げる事が可能になります。まず、通常このような構成でNOCとホール側で同じセグメントを実現しようと思った場合、スイッチ間でタグVLANを利用した設定が必要になります。しかし、4台が全て「同じスイッチ」であればタグの調整などの細かい設定は必要なくなります。
